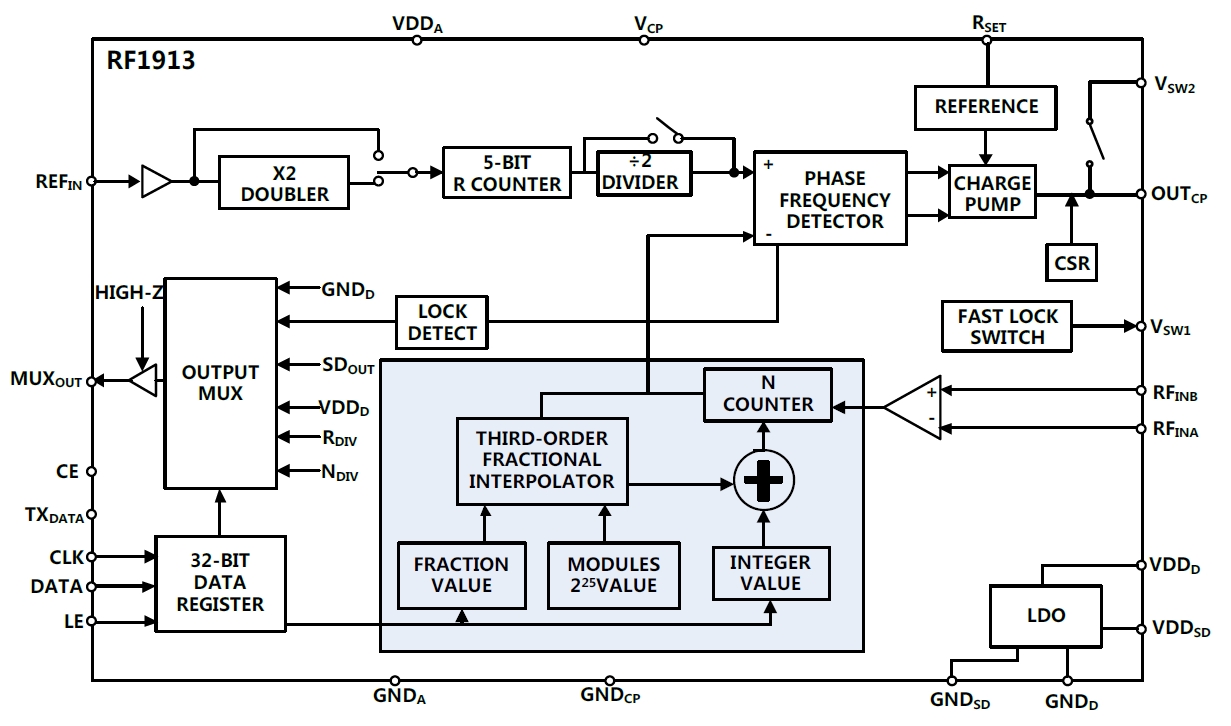

RF1913是一款由数字鉴频鉴相、精密电荷泵、和可编程参考分频器等模块组成的最高工作频率可达13GHz的频率合成器，同时具有整数分频和小数分频功能。它采用3.3V的电源供电。可根据需要产生多种类型的调频连续波，如锯齿波、三角波、抛物线波等。同时还可以实现FSK和PSK调制。所有内部寄存器均可通过三线串行接口进行手动配置。
- 高速和低速FMCW斜坡发生
- 25位固定模数可提供次赫兹频率分辨率
- 可编程电荷泵电流
- 可实现斜坡延迟、终端功能
- 调制产生锯齿波、三角波、梯形波和抛物线波形
- 具备FSK和PSK功能
- 数字锁定监测，三线串行接口
- ESD性能：2KV HBM、1KV CDM
FMCW雷达
通信设备
仪器仪表
航空航天
产品型号 | RF工作频率Hz | PFD最高频率 | 归一化相位噪底 | 相位噪声 | 工作电压 | 温度范围 | 封装 |
RF1913 | 1.5G~13G | 100MHz | -216.3dBc/Hz | -96dBc/Hz@50kHz | 3~3.45V | 1.5GHz~11GHz @-45℃~125℃ 11GHz~12GHz @-45℃~120℃ 12GHz~13GHz @-45℃~85℃ | QFN 24PIN |

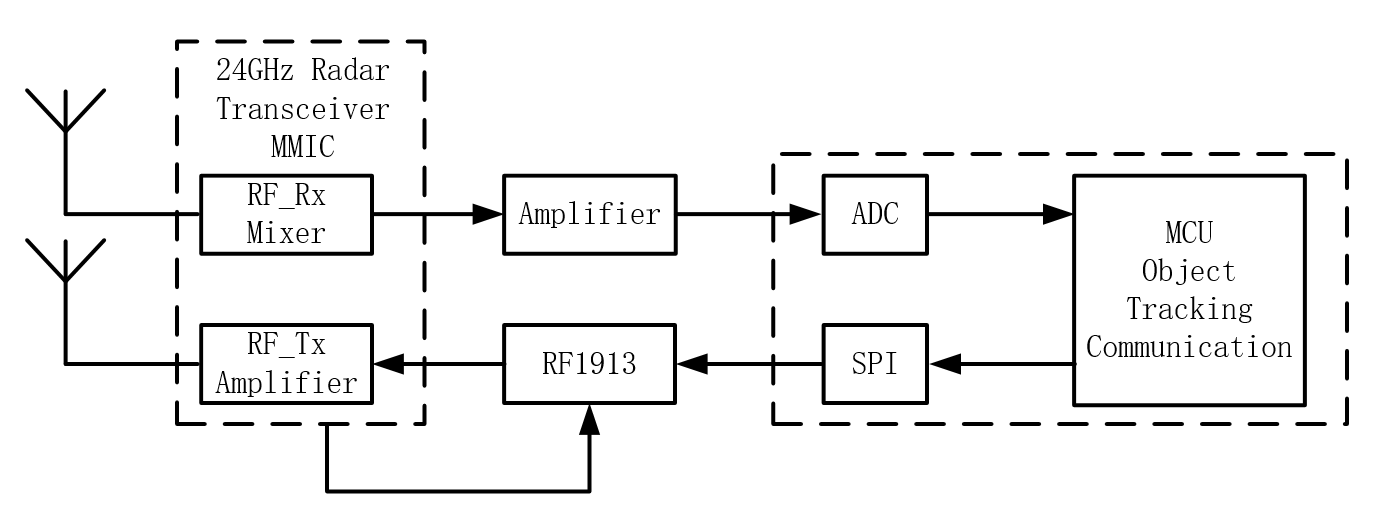

FMCW雷达系统
在FMCW雷达系统中，RF1913用于产生此类型雷达所必需的锯齿或三角斜坡。过去，PLL直接由直接数字频率合成器(DDS)驱动以产生所需类型的波形。由于RF1913上实现的波形产生机制，DDS不再使用，使成本得以降低。PLL解决方案优于另一种产生FMCW斜坡的方法(以DAC直接驱动VCO)，这种方法需要补偿VCO调谐特性的非线性度。PLL方法无需校准便可提供高度线性的斜坡。
